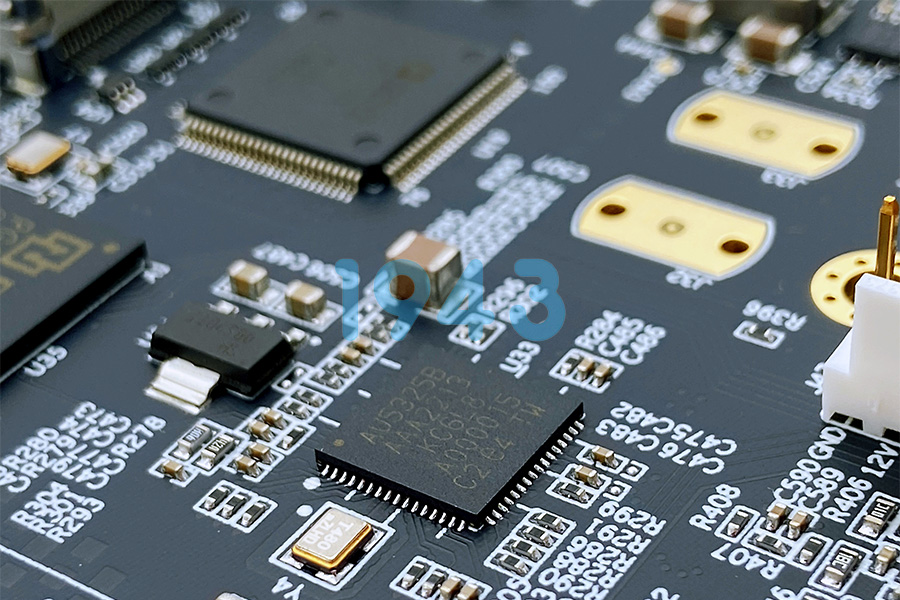

在5G通信速率突破10Gbps、AIoT設備連接量激增至千億級的產業浪潮中，PCBA作為電子設備的核心載體，正面臨前所未有的技術挑戰。高頻信號完整性、高速數據傳輸穩定性、熱管理效率以及多場景適應性，已成為決定產品競爭力的關鍵因素。作為深圳精密電子制造領域的SMT貼片加工專家，1943科技通過材料創新、工藝升級與智能生產體系構建，為5G基站、AI服務器、智能終端等場景提供高頻高速PCBA解決方案。
一、高頻信號傳輸：從材料到工藝的全面革新
1.1 基材選擇：突破介電損耗瓶頸
傳統FR-4材料在5GHz以上頻段因介電損耗（Df>0.02）導致信號衰減超標，已無法滿足高頻需求。1943科技采用低損耗基材體系：
- 陶瓷填充型高頻基材：介電常數（Dk）穩定在3.0±0.05，10GHz頻段損耗角正切（Df）低至0.0037，較FR-4降低45%，信號傳輸損耗控制在0.25dB/in以內，延長高頻信號傳輸距離。
- PTFE/陶瓷復合基材：針對毫米波（26/28GHz）場景，通過控制加工環境溫濕度（22℃±2℃），實現阻抗波動<5%，滿足5G微基站射頻模塊的嚴苛要求。

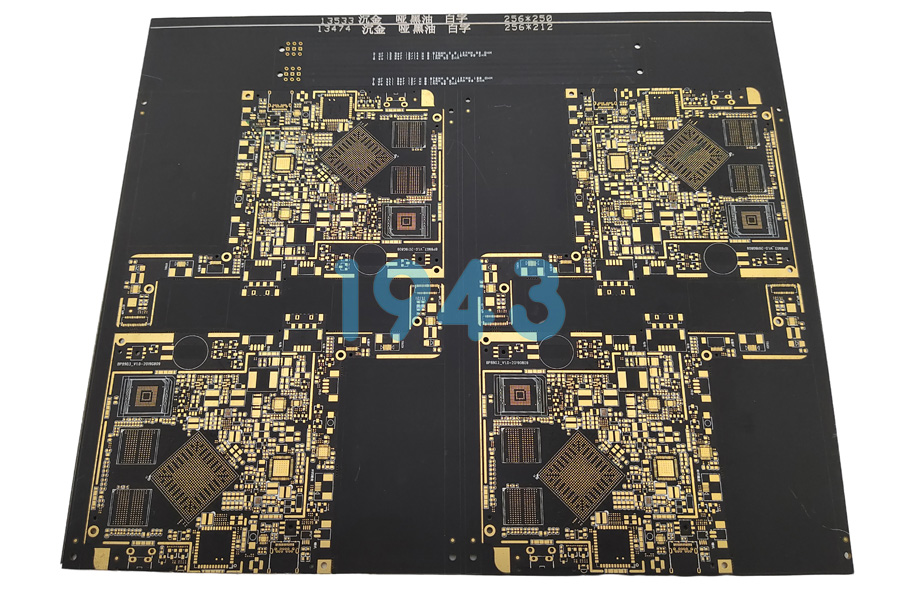

1.2 線路精度：微米級控制技術
高頻信號對線路邊緣粗糙度高度敏感，集膚效應導致銅箔表面粗糙度每增加1μm，10GHz信號損耗提升3%。1943科技采用：
- 激光蝕刻工藝：加工邊緣粗糙度Ra<0.5μm的傳輸線，28GHz頻段信號反射系數（S11）優化至-30dB，較行業平均水平提升20%。
- HDI三階盲埋孔技術：實現0.1mm微孔加工，布線密度達200線/cm²，支持8顆高算力芯片集成，算力密度提升至20TOPS/cm²。
二、高速數據傳輸：系統級優化方案
2.1 差分信號與阻抗控制
高速接口（如PCIe 5.0、USB4）對信號完整性要求極高，1943科技通過以下技術實現10Gbps+無損傳輸：
- 差分對等長設計：采用蛇形線補償技術，長度誤差<2mil，間距變化率<20%，抑制模態轉換引發的串擾。
- 實時阻抗監測：在AI服務器PCB中部署在線監測系統，精度±3%，關鍵信號路徑采用雙鏈路冗余設計，單點故障時自動切換備用鏈路，系統無故障運行時間延長至8000小時。
2.2 電源分配網絡（PDN）優化
高算力芯片瞬時功耗達300W，傳統電源設計易引發電壓波動。1943科技創新PDN方案：
- 多組獨立電源平面：紋波電壓<10mV，配合0.1mm直徑電源過孔陣列，支持20W瞬時功耗下電壓穩定。
- 2oz厚銅箔+低阻抗堆疊：電源層與地層間距≤4mil，PDN阻抗<1mΩ@1GHz，降低電源噪聲耦合。
三、熱管理與可靠性：適應極端環境
3.1 復合散熱結構
AIoT設備高功耗與小型化矛盾突出，1943科技開發高效散熱體系：
- 銅基+熱管埋置技術：熱導率提升至5W/(m·K)，較傳統鋁基板提高60%，可將芯片結溫控制在85℃以下（環境溫度40℃）。
- 立體散熱孔陣列：0.2mm直徑散熱孔密度達20個/cm²，散熱效率提升50%，滿足AI芯片滿負荷運行需求。
3.2 全場景可靠性管控
從原材料到成品實施18道質量檢測：
- 高穩定性基材：選用Tg 170℃耐熱基材，經2000小時鹽霧測試后表面腐蝕面積<5%。
- LDI激光成像+AOI/AXI雙重檢測：線路短路/斷路不良率控制在0.03%以下，批次間性能差異<4%。
- 環境適應性測試：通過1000小時85℃/85%RH濕熱測試、5000次-40℃~85℃溫度循環測試，關鍵參數變化率<5%。
四、智能生產體系：效率與柔性的平衡
4.1 高速貼裝與檢測技術
- 多軸聯動貼片機：速度達10萬點/小時，配合激光定位補償技術，動態修正PCB熱變形導致的坐標偏移，0201元件貼裝精度±0.03mm。
- AI視覺檢測系統：精度5μm，實時監測錫膏印刷、元件貼裝、回流焊接全流程，將橋連、虛焊等缺陷率降至0.12%以下。
4.2 數據驅動的工藝優化
- 參數數據庫：存儲超10萬組工藝參數組合，通過機器學習算法智能推薦最優參數，縮短新產品調試周期40%。
- MES制造執行系統：實現工單排程、物料供給、設備狀態的實時協同，設備綜合利用率（OEE）提升至82%。
五、未來趨勢：從技術突破到生態構建
隨著5G-通訊與AIoT 2.0時代來臨，PCBA加工需向以下方向演進：
- 材料創新：開發超低損耗（Df<0.002）基材與無輪廓銅箔，進一步提升信號完整性。
- 模塊化設計：將射頻、基帶、電源模塊集成至單一PCBA，減少連接器使用60%，降低系統復雜度。
- 綠色制造：采用無鉛焊料、可回收基材，結合AI能耗優化算法，實現單位產能碳排放降低30%。
結語
從5G基站到AIoT邊緣設備，高頻高速需求正重塑PCBA加工的技術范式。1943科技以材料科學為基礎、以智能工藝為引擎、以質量管控為保障，持續突破技術邊界，為全球客戶提供“快、穩、準”的電子制造解決方案。選擇1943科技，即是選擇在高頻時代搶占先機的戰略伙伴。
