在深圳這座電子產業高度密集的城市，PCBA作為各類電子設備的“心臟”，其質量直接決定了終端產品的穩定性、安全性與使用壽命。對于SMT貼片加工廠而言，PCBA成品測試絕非“可選環節”，而是避免批量故障、降低客戶售后成本、建立長期信任的核心保障。
1943科技作為深圳本地SMT貼片與PCBA加工的企業，憑借多年行業經驗深知：一套完善的PCBA成品測試體系，需聚焦核心風險點。其中，電氣性能測試、外觀與焊點檢測、環境可靠性測試這3個關鍵項目，更是缺一不可。下面分享我們的實操經驗，為行業用戶詳解這三大檢測項目的核心價值與執行要點。
一、關鍵檢測項目1：電氣性能測試——排查“隱性電路故障”的核心
電氣性能是PCBA的“生命線”，即使外觀無明顯缺陷，電路導通性、絕緣性或功能異常，也會導致產品上電即故障。這類“隱性問題”僅靠肉眼無法識別，必須通過專業電氣測試鎖定。
1.測試核心目標
杜絕“斷路、短路、漏電”等基礎電路問題，確保PCBA能按設計要求實現電流、電壓、信號的穩定傳輸，避免因電路異常燒毀元件或引發安全事故。
2.核心測試內容
- 導通性與絕緣電阻測試：用高精度萬用表或?qū)Ｓ脤y試儀，檢測關鍵引腳、回路的通斷狀態，同時測量絕緣部位的電阻值（通常要求≥100MΩ），防止因焊錫殘留、元件引腳偏移導致的漏電風險。
- 電壓/電流參數測試：模擬實際工作工況，施加額定電壓/電流，檢測PCBA各模塊的電壓降、電流穩定性，確保符合設計規格（如電源模塊輸出誤差≤±2%）。
- 功能完整性測試：根據客戶產品需求定制測試方案（如對接ICT在線測試儀或FCT功能測試治具），驗證PCBA的核心功能（如信號處理、數據傳輸、傳感器響應等）是否正常。
1943科技的執行標準
我們采用高精度測試設備（如Keysight萬用表、定制化FCT測試臺），對每一批PCBA執行“100%全檢+抽樣復檢”，并生成可追溯的測試報告，確保電路性能零隱患。
二、關鍵檢測項目2：外觀與焊點檢測——規避“物理連接失效”風險
SMT貼片工藝中，焊點是元件與PCB板的核心連接點，而元件貼裝精度、焊點形態直接影響連接穩定性。即使是微小的“虛焊、連錫、缺件”，也可能導致產品在使用中突然失效，因此外觀與焊點檢測是PCBA測試的“第一道防線”。
1.測試核心目標
排查“物理連接缺陷”，確保元件貼裝位置準確、焊點形態達標，無肉眼或微觀可見的質量問題。
2.核心測試內容
- 焊點質量檢測：通過AOI（自動光學檢測）設備，放大觀察焊點的“潤濕角、焊錫量、有無空洞”，判斷是否符合IPC-A-610（電子組件可接受性標準）；對AOI無法覆蓋的死角（如BGA底部焊點），采用X-Ray檢測，排查隱藏焊點缺陷。
- 元件貼裝檢測：檢查元件是否存在“缺件、錯件、反向、偏移”（偏移量需≤元件封裝尺寸的10%），確保電阻、電容、IC等元件型號與設計圖紙一致，貼裝無松動。
- PCB板外觀檢測：檢查PCB板表面是否有“刮傷、腐蝕、污染”，邊緣無毛刺，螺絲孔、定位孔位置準確，避免因PCB板物理損傷影響后續組裝。
1943科技的執行標準
我們引入高精度AOI設備，配合“機器初檢+人工復檢”的雙重流程：機器快速篩查批量問題，人工針對可疑點逐一確認，確保外觀與焊點缺陷檢出率達100%。
三、關鍵檢測項目3：環境可靠性測試——模擬“實際使用場景”的提前驗證
PCBA成品可能應用于不同工況（如工業控制設備需耐受高溫，消費電子需適應潮濕環境），若僅在常溫下測試合格，卻無法應對極端環境，會導致產品在客戶端頻繁故障。環境可靠性測試的核心，就是“提前模擬實際使用場景，暴露潛在問題”。
1.測試核心目標
驗證PCBA在不同環境條件下的穩定性，確保其能長期耐受“高低溫、濕熱、振動”等工況，減少后期運維成本。
2.核心測試內容

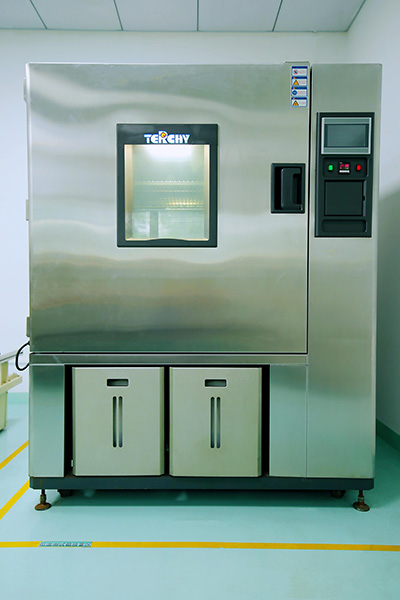

- 高低溫循環測試：將PCBA置于-40℃~85℃的高低溫箱中，循環切換溫度（如每小時1次循環），持續24~72小時，檢測電路性能是否出現漂移、元件是否脫落。
- 濕熱測試：在40℃、相對濕度90%的環境中放置48小時，模擬潮濕環境，檢測PCB板絕緣性、焊點抗腐蝕能力，避免因濕氣導致的短路或焊點氧化。
- 振動測試：針對車載、工業設備等需抗振動的PCBA，通過振動測試臺施加一定頻率（如10~500Hz）的振動，檢測元件焊接強度、PCB板結構穩定性，防止運輸或使用中元件松動。
1943科技的執行標準
我們根據客戶產品的應用場景（工業控制、醫療設備）定制可靠性測試方案，配備專業環境測試設備，測試后提供詳細的性能變化報告，幫助客戶提前優化產品設計。
1943科技：深圳PCBA成品測試的“全流程質量管家”
作為深圳本地SMT貼片加工廠，1943科技始終將“測試環節”視為PCBA加工的核心競爭力之一，除了上述三大關鍵檢測項目，我們還建立了“全流程測試管控體系”：
- 前置溝通：接單初期與客戶確認測試需求（行業標準、特殊工況），定制專屬測試方案；
- 過程追溯：每片PCBA綁定唯一編號，測試數據實時錄入系統，支持客戶隨時查詢；
- 團隊保障：配備5年以上經驗的測試工程師，定期開展設備校準與技能培訓，確保測試精度。
結語：選擇專業測試，就是選擇“零售后風險”
對于深圳電子企業而言，PCBA成品測試不是“成本負擔”，而是“質量投資”。1943科技憑借完善的檢測體系、專業的設備與團隊，為客戶提供從SMT貼片到PCBA成品測試的一站式服務，助力終端產品穩定上市。
若您有PCBA加工、成品測試需求，或想了解更多測試方案細節，歡迎聯系1943科技——深圳本地SMT貼片加工廠，為您的PCBA質量保駕護航！
